GNSS
LNA基板
FMS-4BSA1
基板ダイポール方式円偏波アンテナ FMSP-QZSS-Q55(関連資料1)のLNA基板として開発しました。
FMSP-QZSS-Q55アンテナの付属品としてのセット販売になります。
仕様は『FMSP-QZSS-Q55機器仕様書』内にまとめてあります。
U-Blox社製ZED-F9PとNEO-D9Cの、PPP-GNSSとRTK-GNSSに接続し動作を確認しました。
FMSP-QZSS-Q55アンテナの付属品としてのセット販売になります。
仕様は『FMSP-QZSS-Q55機器仕様書』内にまとめてあります。
U-Blox社製ZED-F9PとNEO-D9Cの、PPP-GNSSとRTK-GNSSに接続し動作を確認しました。
型 式 | FMS-4BSA1 |
---|---|
商品内容 | 装置組込みを想定して開発したため、基板としての販売です。 |

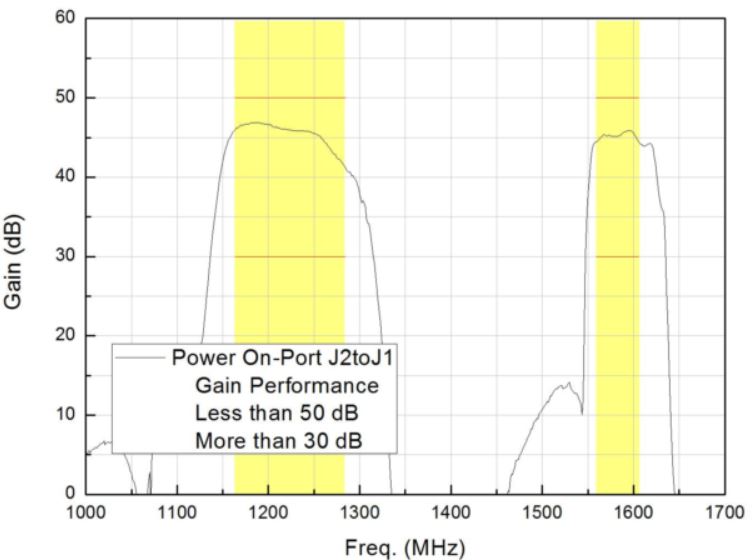

仕 様 | ①周波数範囲 1164MHz~1285MHz、1559MHz~1606MHz ②Gain性能(S21):30dB以上(POWER ON時) ③寸法:35×35×4.9mm ④重量:6.2g 仕様の詳細はFMSP-QZSS-Q55 機器仕様書 2 LNA仕様 を参照してください。 |
関連情報1 | FMSP-QZSS-Q55 |
関連情報2 | FMSP-QZSS-Q55-HWP |
