Wi-Fi6に対応する基板アンテナです。
右旋円偏波アンテナと左旋円偏波アンテナを隣に置いて最小面積でアンテナ間アイソレーションを20dB以上が取れます。
ご迷惑をお掛けし、申し訳御座いません。
Wi-Fi6に対応する基板アンテナです。
右旋円偏波アンテナと左旋円偏波アンテナを隣に置いて最小面積でアンテナ間アイソレーションを20dB以上が取れます。

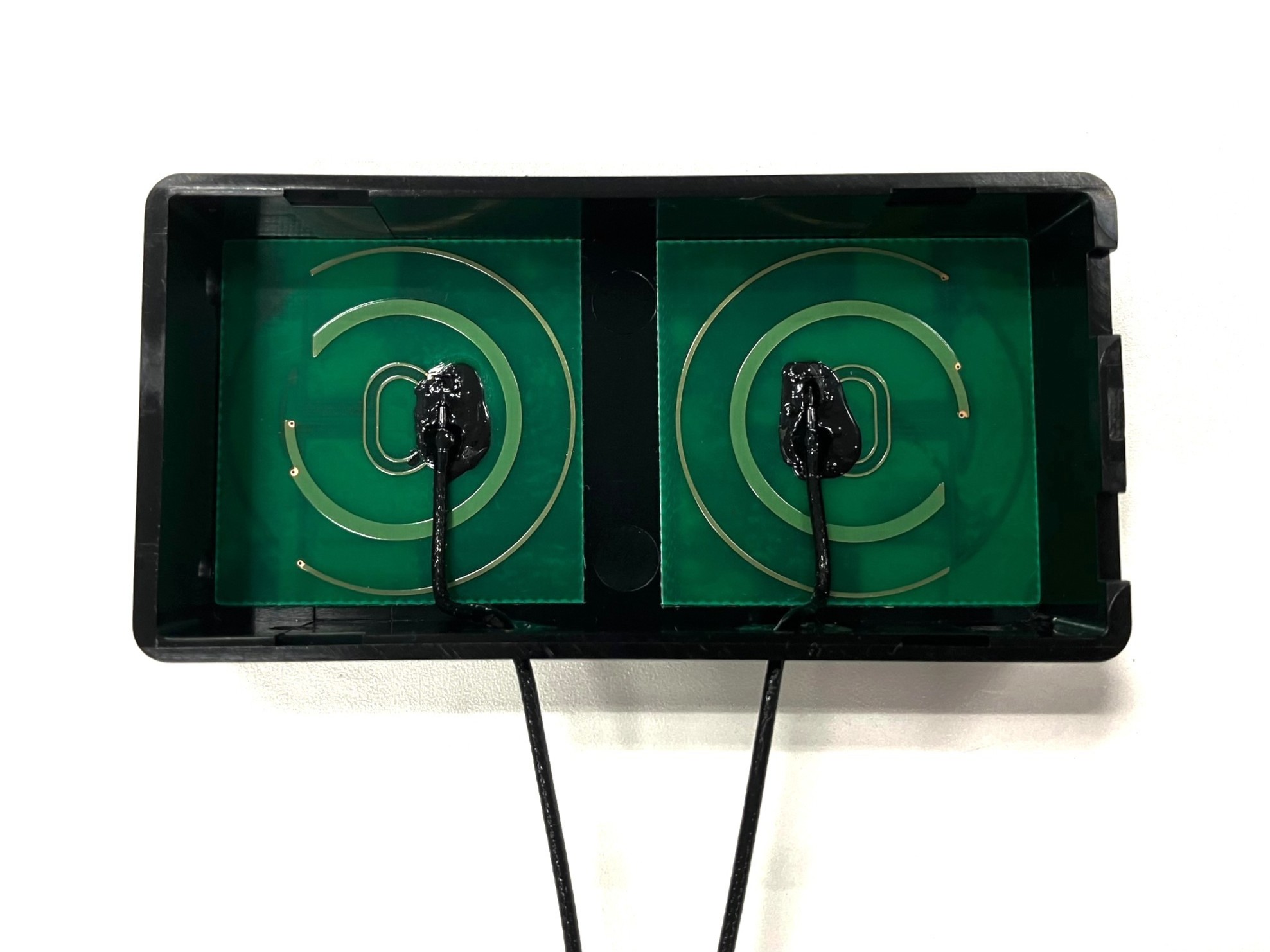

| 型 式 | FMSP802-11AX |
|---|---|
| 商品内容 | ４×４MIMOには右旋円偏波アンテナ2個と、左旋円偏波アンテナ2個の合計4個必要です。 また、円偏波アンテナの特長としてマルチパス（床や壁等に一度反射すると、例えば右旋円偏波が一度反射すると左旋円偏波に変わります。）を排除する特長や、直線偏波アンテナとは垂直偏波や水平偏波のどちらでも通信が出来る特長があり、これらの特長を生かした通信も可能です。 |
| 仕 様 | 対応周波数：２．４GHｚ帯（２４００～２４８４ＭＨｚ）、 ５ＧＨｚ帯（Ｗ５２）：５１５０～５２５０ＭＨｚ、（Ｗ５３）：５２５０～５３５０ＭＨｚ、（Ｗ５６）：５４７０～５７２５ＭＨｚ ケーブル長：１５ｃｍ コネクタ：Ｕ．ＦＬ、またはＳＭＡ－Ｐ（オプション） 寸法：３４×３４×０．４ｍｍ 取り付け方法：両面テープ |
| 関連情報1 | 資料１：FMSP802-11AX／FMSP802-11AX－HBPMIMOのパンフレット |
| 関連情報2 | 資料２：FMSP802-11AX 仕様書 |
| 関連情報3 | 資料３：右旋円偏波アンテナと左旋円偏波アンテナを20dB以上のアンテナ間アイソレーションを取る時に必要な実測データを添付しました。 |
| 資 料1 | FMSP802-11AX panphlet 20220601.pdf |
| 資 料2 | FMSP802-11AX 仕様書 V1.0.pdf |
| 資 料3 | WiFiアイソレーションまとめ（W1とW2 0～180度）.pdf |
| 資 料4 | 右旋円偏波と左旋円偏波のマルチパスによるアイソレーションに関する資料.pdf |
